关键词：碳纤维；增强热塑性复合材料；CFRTP ；冷连接； 热连接
一、CFRTP轻量化优势与连接挑战
CFRTP是一种以热塑性树脂为基体的复合材料，不仅具备可回收、快速成型的优点，还能使结构件整体减重达30%~40%。例如，空客A350XWB机型将CFRTP用量提升至53%，并首次应用于机翼主梁等主承力结构。但金属与CFRTP在物理化学性能上差异显著：金属表面能高、易氧化，而CFRTP树脂基体熔点低，二者直接连接易产生界面相容性差、应力集中等问题。
二、连接工艺大观：从冷连接到热连接
金属与CFRTP的连接技术主要分为冷连接和热连接两大类。冷连接包括机械连接、胶接和机械-胶接混合连接，虽操作简便，但存在明显局限。
- 机械连接：如铆接或螺栓连接，通过机械互锁实现载荷传递。但其加工孔洞会切断CFRTP的连续纤维，导致应力集中，降低疲劳寿命。
图1 钛合金/CFRTP螺栓接头示意图
- 胶接：借助胶粘剂实现应力均匀分布，但对表面处理要求高，且胶层在湿热环境下易老化，缺陷检测困难。
- 机械-胶接混合连接：结合二者优势，如F-35战斗机机翼尖部采用此工艺，减重30%并提升抗雷击性能。但工艺参数匹配复杂，易因热膨胀差异导致应力退化。

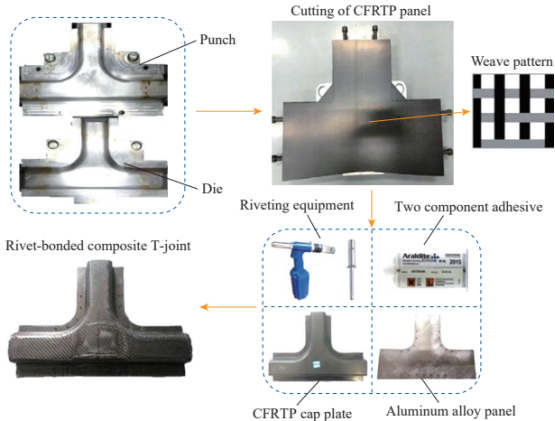

图2 铝合金/CFRTP复合T型接头机械–胶接连接制造工艺
相比之下，热连接通过热传导使CFRTP树脂熔化，实现界面结合，更易自动化，已成为研究热点。主要方法包括：
- 搅拌摩擦连接：利用摩擦热使树脂超塑性化，接头强度可达母材65%，但对金属厚度敏感。
- 激光连接：能量密度高、精度好，但热输入控制不当易导致树脂分解。

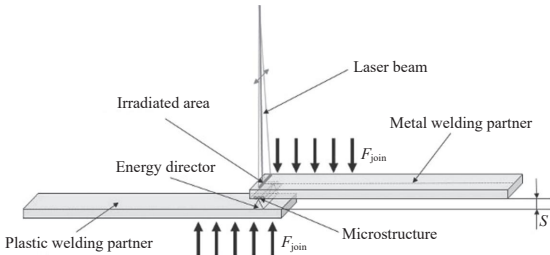

图3 金属/CFRTP激光连接示意图
- 超声波连接：高频振动摩擦生热，连接速度快，热影响区小，但有效面积有限。
- 热压连接：通过金属热传导实现界面熔融，工艺稳定，但大尺寸构件效率低。

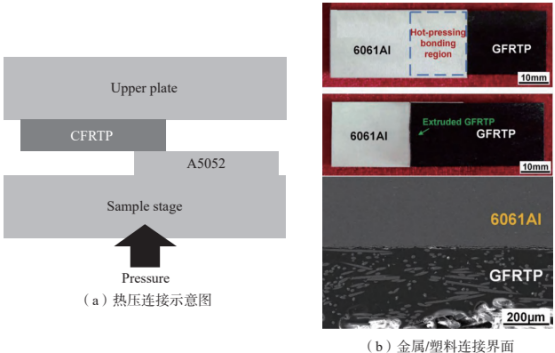

图4 热压连接示意图
- 电阻焊连接：以金属为电阻生热，需添加导电元件，可能引入应力集中。
热连接工艺虽各有特点，但核心在于通过温度场控制实现界面可靠结合。下表对比了主要方法的优缺点：
表1 金属 /CFRTP 连接方法优缺点对比
| 连接方法 | 优点 | 缺点 |
| 机械连接 | 可拆卸，适用于高振动载荷 | 破坏纤维连续性，应力集中 |
| 胶接 | 应力均匀，适合复杂曲面 | 湿热环境下强度低，无损检测难 |
| 搅拌摩擦连接 | 避免树脂降解，接头稳定 | 厚板连接效率低 |
| 激光连接 | 能量密度高，渗透率好 | 热影响区控制难度大 |
| 超声波连接 | 加热时间短，避免材料降解 | 需预制能量导向结构 |
| 热压连接 | 界面剪切强度较高；工艺稳定 | 厚度较高时界面传热效率低 |
| 电阻焊连接 | 热影响区较小，界面热损伤低 | 难以通过电阻调控实现稳定热输入 |
三、热连接机制：界面结合的关键
热连接的本质是热量从金属传递至界面，使CFRTP树脂熔化并润湿金属表面，冷却后形成结合。但由于二者热膨胀系数差异大（如钛合金与CFRTP），连接过程易产生温度梯度，引发残余应力和裂纹。

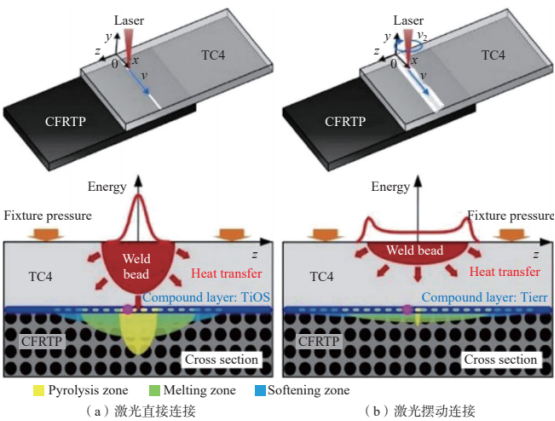

图5 激光连接热传导示意图
界面结合强度取决于两种机制：
- 机械嵌合：熔融树脂填充金属表面微结构，形成机械互锁。
- 化学键合：金属表面活性基团与树脂分子形成共价键或氢键。
若界面相容性差，会导致润湿不足或气泡缺陷，显著降低接头强度。因此，界面调控成为提升连接可靠性的核心。
四、界面调控：从粗糙度到化学键
针对热连接界面，调控方法主要分为机械嵌合调控和化学键合调控。
1. 机械嵌合调控：增加表面粗糙度
激光毛化：通过激光刻蚀在金属表面制造微米级网格或凹槽，增大接触面积。例如，TC4钛合金经激光毛化后，与CF/PA66连接的剪切力提升156%。

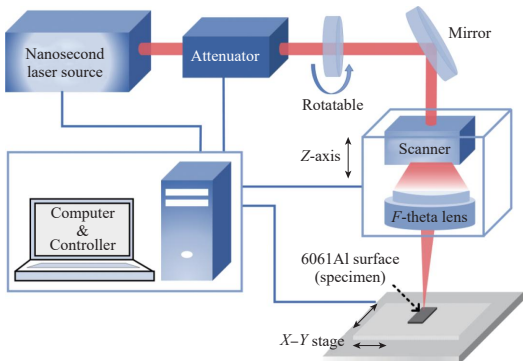

图6 激光毛化原理图
- 增材制造：在金属表面打印突起结构，如仿生蜂窝状设计，使接头强度提升265%。但根部易应力集中，需优化结构。
2. 化学键合调控：改性表面化学特性
- 阳极氧化与微弧氧化：在铝、钛表面生成多孔氧化膜，增强润湿性并促进化学键合。例如，镁合金经微弧氧化后，剥离强度显著提升。
- 硅烷偶联剂：在金属表面引入官能团，与树脂形成氢键或共价键。双层硅烷膜可提供更多纠缠位点，提升连接强度。

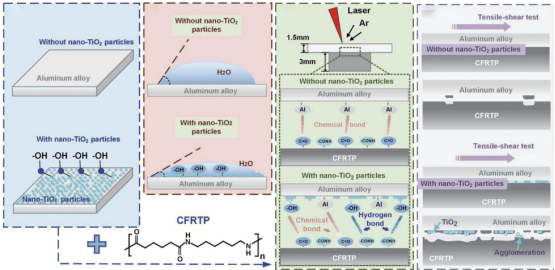

图7 纳米TiO2颗粒对铝合金/CFRTP化学调控机理
- 纳米涂层：如添加TiO2纳米颗粒，通过氢键作用增强界面粘附力，强度提高1.4倍。
五、应用指导与未来展望
在实际应用中，选择连接方法需综合考虑材料组合、结构形状及服役环境：
- 对于承力结构：优先采用机械-胶接混合连接或激光连接，辅以界面调控。
- 对于复杂曲面：热压连接或胶接更合适，但需严格控制表面处理。
- 在腐蚀环境：优选微弧氧化等化学调控，提升耐候性。
