在航空制造领域，减重1克堪比黄金的时代，热塑性复合材料正以其独特的性能优势，引领航空工业材料革命的新浪潮。
材料革命：从热固性到热塑性的跨越
传统热固性复合材料虽然具有成形方法简单、设计方法成熟等优点，但其成本高、制造周期长，且在生命周期结束后难以降解，造成环境污染。更关键的是，热固性复合材料在低速冲击载荷下极易分层，这一安全隐患一直困扰着航空工程师。
热塑性复合材料的问世彻底改变了这一局面。这种材料于20世纪50年代问世，80年代开始应用于航空领域，进入21世纪后发展迅速。数据显示，从2005年至今，热塑性复合材料在航空领域的用量复合年均增长率达到15%，这一数字足以说明其巨大的发展潜力。
与热固性复合材料相比，热塑性复合材料具有四大核心优势：高抗冲击性、优异的抗疲劳性能、绿色环保可循环利用、以及短成形周期。这些特性恰好满足了现代航空器对安全性、经济性和环保性的多重需求。
结构设计创新：帽形加筋的突破
在飞机结构设计中，加筋壁板是承受机身拉压和剪切载荷的关键部件。研究团队通过有限元仿真技术，对C形和帽形两种加筋结构进行了详细对比。

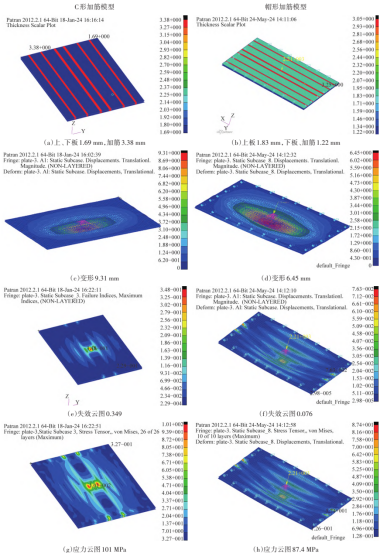

图1 力学性能分析对比
研究发现，帽形结构在承载效率和减重效果上具有明显优势。这一发现解释了为何波音B787和空客A350等先进客机纷纷选择帽形加筋结构作为机身设计。在优化方案中，团队选择了8201/CF8652碳纤维增强聚醚醚酮树脂预浸料，整个地板重量仅3.3kg，实现了显著的减重效果。

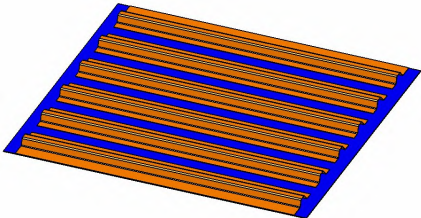

图2 热塑性复合材料加筋壁板结构
制造工艺革新：焊接技术的关键突破
热塑性复合材料最大的制造优势在于其可焊接性。这一特性使得部件能够通过熔接或焊接连接在一起，形成整体结构。研究团队开发了独特的分部成形+焊接组合工艺：先分别成形蒙皮和帽形加强筋，最后通过焊接工艺制备出整体加筋壁板。
这种方法消除了传统工艺中数千个紧固件的使用，不仅减轻了重量，简化了装配流程，还可能大幅降低制造成本。与传统胶接工艺相比，焊接技术避免了胶接过程中配合面精度难以保证的问题，同时降低了工装成本和制造难度。
工装设计突破：高温环境下的精密制造
热塑性复合材料的成型温度高达385℃，这对制造工装提出了严峻挑战。团队创新性地选择了P20模具钢作为工装材料，这种材料在420℃高温下仍能保持较好的热稳定性和机械性能。

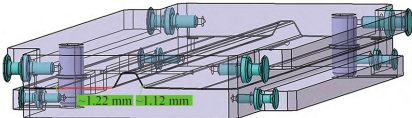

图3 帽形加强筋成型模图示
工装设计上，团队进行了多项创新：首先，由于热塑性树脂固化时粘度较大，工装不设流胶槽，无厚度限位，这简化了加工难度；其次，侧面合模间隙设计为1.12mm，略小于上、下面合模间隙的1.22mm，有效防止了预浸料过度滑移产生褶皱；最后，团队还进行了0.5°的回弹补偿，有效解决了高温成型导致的变形问题。

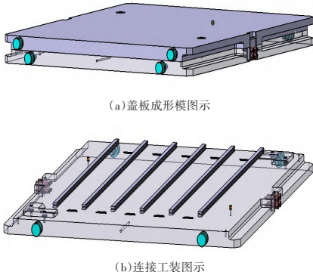

图4 盖板成形模兼连接工装图示
实际应用与全球发展态势
目前，热塑性复合材料已在多种航空器上取得成功应用。意大利莱奥纳多公司AW169直升机复合材料用量达到50%以上，美国”全球鹰”无人飞机复合材料占比超过60%，而欧洲空客生产的H160直升机更是采用了全复合材料结构。
从全球范围看，热塑性复合材料的发展呈现出明显的区域特色。美国在2008年热塑性复合材料产量就已超过热固性复合材料，而到2015年，日本复合材料产量中热塑性所占比例高达2/3。国际上的重大研究计划如”TAPAS”、”CleanSky”等项目，为热塑性复合材料在航空主结构上的应用提供了重要技术支撑。
图5 成形后的试验件模图
未来展望与挑战
尽管热塑性复合材料具有诸多优势，但其推广应用仍面临技术挑战。高温成型工艺对设备要求较高，初期投资成本较大；材料数据库相对不完善，设计经验需要进一步积累；检测和维修标准体系也有待建立，然而，随着技术的不断进步，这些挑战正在被逐步克服。
