关键词 尼龙6，热塑性，复合材料，工艺方法
想象一下：你面前有一锅低粘度的液态单体汤，把纤维往里一泡，念个“聚合咒语”——哗！瞬间变成高强度、可回收的尼龙6复合材料零件。这不是科幻，而是材料科学家们正在攻关的“原位聚合”黑科技。传统热熔预浸料法（像融化高粘度奶酪裹纤维）不仅成本高，还常因浸润不足造出“夹生”零件。而原位聚合法，凭借单体“瘦身术”（粘度仅为聚合后树脂的千分之一），正成为热塑性复合材料界的当红明星。
料理方法第一招：浇注成型——凉拌沙拉式速成法
操作指南：如图一所示，把己内酰胺单体、催化剂、活化剂和短切纤维倒进模具，像做果冻一样静待“凝固”。
厨神的小妙招：可以直接浇注，将所有材料在模具里现拌现聚，适合简单几何形状。也可以预混浇注，先关起门来把料搅匀，再倒入模具聚合，能对付稍复杂的“菜式”。

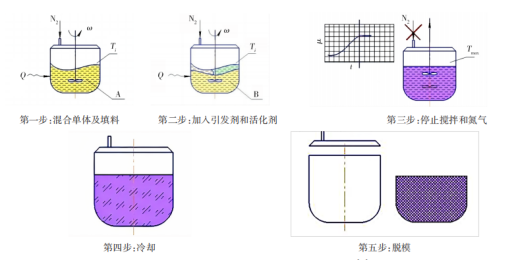

图1.直接浇注获得PA热塑性复合材料工艺示意图
但是也当注意翻车，例如纤维加多了（大于35%体积分数）容易产生“气泡孔洞”，导致强度和韧性坐过山车式的降低。科学家们尝试加入“调味料”如聚氨酯（PU），成功做出“韧性升级版”尼龙，-50℃下抗冲击性显著提升，相当于给复合材料穿了条南极保暖裤。
料理方法第二招：离心/旋转成型——旋转烤鸡的哲学
其核心奥义就是将模具旋转起来！利用离心力让树脂均匀裹满纤维，专治筒状、轮状零件，流程示意图如图二所示。
火候玄学：旋转力是“隐形帮手”，能逼着树脂钻进纤维缝隙，成品强度模量双提升。模具温度超过140℃会触发“结晶变形术”，结晶度下降但晶体颗粒变大，如同把砂糖换成了冰糖，材料性能随之微妙变化。

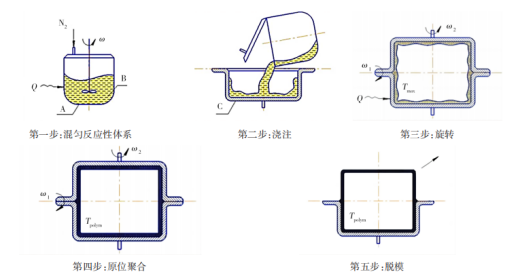

图2.离心与旋转成型工艺过程示意图
此类方法适用场景为短纤维增强的尼龙6回转件，比如无人机螺旋桨毂或轻量化滑轮。
料理方法三：拉挤成型——复合材料“面条机”
流水线魔法：连续纤维束穿过“魔法隧道”（预热区→浸渍槽→高温模具），一边浸润低粘度单体，一边高温聚合，出来就是无限长的复合材料型材。
图3.离心与旋转成型工艺过程示意图
德国Krauss Maffei公司的iPul生产线速度飙到3米/分钟，比传统热固性树脂拉挤快一倍。
引发剂选己内酰胺镁（C1）还是钠（C10）？活化剂用量多少？这些“配方细节”能让材料性能天差地别。阴离子聚合拉挤出的尼龙6，拉伸强度吊打市售产品。
但是要注意的是，聚合时树脂粘度悄悄升高，可能留下富树脂区或空洞。高手们祭出“预浸带”辅助大法，先给纤维穿层薄树脂衣，再拉挤，浸润效果更完美。
料理方法四：液体模塑（LCM）——真空高压锅的艺术
这是当前最火的“高端厨技”，专为复杂织物增强零件设计，分三个流派：
1. 真空灌汤法（VARTM）：
精髓就是抽真空！让反应液“吸”入干纤维预制体。且荷兰团队发现，0.6 mol%的C1-C20催化体系在150℃时仅18分钟操作窗口，比烤戚风蛋糕还紧张。但7分钟转化率就达95%，造出层间剪切强度>70 MPa的强悍零件。
天敌就是水汽！空气中微量湿气就能让聚合反应“罢工”，实验室必须比沙漠还干燥。
2. 精密高压注射（T-RTM）：
与其他不同的是，树脂和催化剂临进模腔才在“混合头”相遇，避免提前反应；还能额外加压，把树脂压进每个缝隙。黑科技是加入0.4纳米沸石颗粒当“干燥剂”，吸水保平安。控制压力到0.35 MPa时，零件内部最“瓷实”。但是系统含水量超过0.029%（大概只有半滴眼泪那么多），反应直接凉凉。
3. 暴力快充法（SRIM）：
高压（0.8-1.0 MPa）猛料速成型，循环快但模具贵如跑车。可以将碳纤维/尼龙6复合材料体积分数冲到60%，拉伸强度788.3 MPa（≈吊起80辆小轿车），专为承受“暴力”的航空部件而生。
厨房背后的科学谜题
虽然“魔法料理”已很诱人，大厨们还在攻克终极难题：
1.模拟仿真困难，例如如何精准预测树脂流动+聚合反应+纤维浸润的“三重奏”？这相当于同时计算火锅沸腾、面条吸水、酱料扩散的复杂过程。
2.结晶控制不易，冷却速度如何影响尼龙6晶体结构？缓慢冷却能让强度提升近19%——堪比“材料回火术”。
3.如何跨界融合，3D打印+原位聚合能否实现？可焊接特性如何玩出梯度材料？未来的尼龙复合材料，或许能像乐高一样自由拼装回收。
从浇注的“家常小炒”到液体模塑的“分子料理”，原位聚合让尼龙6复合材料甩掉了“高能耗”“难回收”的帽子。当科学家们笑着调侃“水汽是终极反派”时，这些看似魔法的工艺，正在悄悄重塑航天器的骨架、汽车的筋骨，甚至你下一双可循环运动鞋的鞋底——毕竟，谁不喜欢一个能“原地变身”、还环保的硬核材料呢？
[1]沈登雄,赵文宇,周子玥,王超,司道然.原位聚合尼龙6热塑性复合材料成型工艺方法研究进展[J].宇航材料工艺,2025,55(1):19-28
