关键词：连续玄武岩纤维；原料特征；化学成分；生产工艺；技术瓶颈
引言
你知道吗？一块普通的玄武岩石头，经过1500℃高温熔炼，竟能“点石成金”，变成比钢材更轻、更坚韧的“黄金纤维”！这种名为连续玄武岩纤维（CBF）的材料，被誉为“21世纪的绿色材料”，不仅强度高、耐腐蚀，还能在自然环境中降解，堪称环保与性能的完美结合。然而，这种“黑科技”纤维的生产却面临诸多挑战——原料成分不稳定、设备成本高昂……今天，我们就来揭开连续玄武岩纤维背后的科技密码！

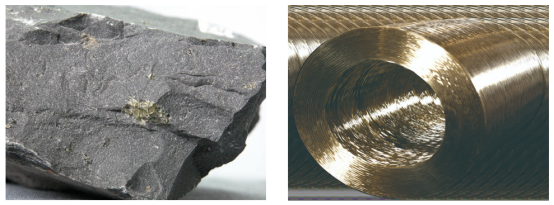

图1 玄武岩矿石（左）与成卷纤维（右）对比图
一、玄武岩纤维：石头里炼出的“黑金”
玄武岩纤维以天然玄武岩矿石为原料，经高温熔融后拉丝制成，是继碳纤维、芳纶后的第四大高性能纤维。它的优势令人惊叹：
性能卓越：抗拉强度是钢材的3倍，密度却只有1/5，且耐高温、耐腐蚀、绝缘性好；
环保无污染：生产过程中无需添加化学助剂，废弃后可自然降解；
应用广泛：从航空航天复合材料到建筑加固，从汽车轻量化到深海电缆，潜力无限。
然而，并非所有玄武岩都能“变身”为优质纤维。矿石的化学成分和矿物结构直接决定了纤维的性能和生产难度。
图2 玄武岩纤维应用于汽车电池外壳、车辆内饰、排气管
二、原料密码：什么样的玄武岩才能“成丝”？
化学成分的黄金比例
研究发现，玄武岩中SiO₂、Al₂O₃、Fe₂O₃等氧化物的含量需严格控制在特定区间（见下表），才能保证熔体黏度适宜、拉丝稳定。例如：
SiO₂（45%~60%）：含量过低会导致纤维强度不足，过高则难以熔融；
Al₂O₃（12%~19%）：提升纤维耐高温性，但过量会增加析晶风险；
Fe₂O₃（5%~15%）：增强纤维韧性，但需避免过多导致熔体传热不均。
关键成分 理想含量（%） 作用 超标风险
SiO₂ 45~60 增强强度 熔融困难
Al₂O₃ 12~19 耐高温 析晶、断丝
Fe₂O₃ 5~15 提升韧性 熔体不均
矿物结构的“隐形门槛”
除了化学成分，矿石的矿物组成和结构同样关键：
优选岩石类型：隐晶质或玻璃质玄武岩更易熔融，而含橄榄石、石英等矿物的矿石会因熔点过高导致拉丝失败；
物理特征：矿石需致密均质、无气孔和裂隙，风化程度低，否则熔体中易混入杂质，影响纤维连续性。
图3 适于制造连续纤维的玄武岩氧化物三角[1]
三、生产瓶颈：从熔炉到漏板，步步惊心
即使选对原料，生产工艺中的技术难题仍让企业头疼不已：
池窑设计：温度控制的“生死线”
玄武岩熔体对温度极其敏感，需在1320~1600℃的狭窄区间内精准控温。温度过低会导致熔体析晶，纤维脆断；温度过高则能耗剧增。目前，国产池窑的熔化效率仅为国际水平的1/4，亟需优化窑炉结构和温控系统。
铂钴漏板：卡脖子的“贵族部件”
拉丝漏板需用铂钴合金制成，耐高温且不易变形，但成本极高（铂价约200元/克）。更棘手的是，国产漏板仅能支持200孔拉丝，而欧美已突破800孔，导致国内生产效率低下。如何通过涂层技术或新材料替代降低成本，是行业突围的关键。
原料均化：稳定性的“终极考验”
不同矿山的玄武岩成分差异大，甚至同一矿山不同层位的矿石也可能波动。生产时需通过破碎筛分、人工配矿等手段均化原料，否则批次性能不稳定，直接影响下游应用。

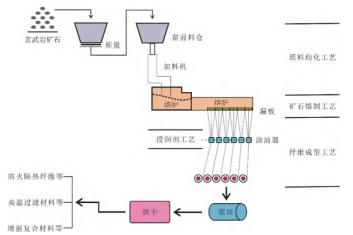

图4 连续玄武岩纤维池窑法生产工艺流程[1]
四、破局之道：从标准到技术，中国如何突围？
多项解决方案，为中国玄武岩纤维产业指明方向：
1.制定原料国家标准：统一化学成分、矿物类型等指标，推动优质矿山资源开发；
2.技术创新：研发多孔漏板、电熔池窑等设备，突破生产效率瓶颈；
3.产业链协同：联合高校、企业建立产业联盟，攻关核心工艺，拓展复合材料应用场景。
结语
从一块玄武岩到一缕“黄金丝”，背后是材料科学的精密计算与工业技术的极致追求。随着环保需求升级和“双碳”目标推进，连续玄武岩纤维或将成为中国高端制造的又一张名片。未来，我们期待更多“点石成金”的奇迹，让中国制造既有强度，更有“绿度”！
[1]陈程,彭秀红,张乾梅,等.连续玄武岩纤维原料特征及工艺生产瓶颈浅析[J].四川地质学报,2025,45(01):182-188.
